TBTA - TERMINAL BIMETÁLICO À COMPRESSÃO

TBTA – TERMINAL BIMETÁLICO À COMPRESSÃO

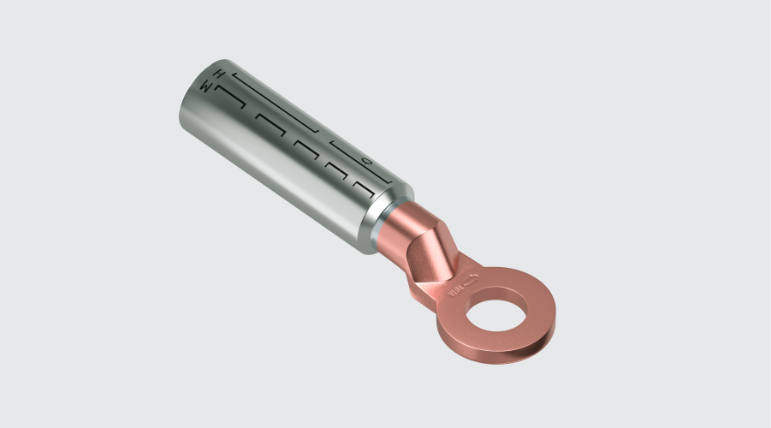

Finalidade: Terminação bimetálica cabo barramento (cabo de alumínio ao barramento de cobre).

Características: Conexão à compressão. Sua construção (sapata em cobre e barril em alumínio) evita a formação de corrosão galvânica. Sapata com um furo.

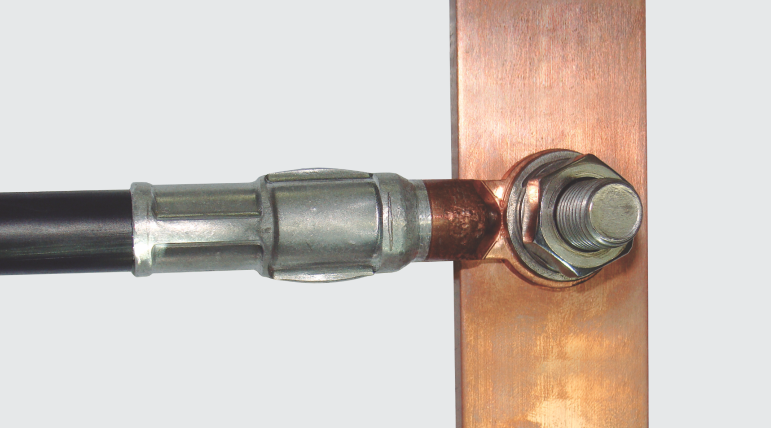

Aplicações: apropriado para aplicação de condutores de alumínio em barramentos de cobre, inversores, painéis fotovoltaicos entre outros.

Material: Sapata em cobre eletrolítico (com teor de 99,95% e 99% IACS) e barril em alumínio extrudado. Fornecido com composto anti-óxido INTELTROX.

Observação: Para instalação em regiões de clima agressivo, recomenda-se o uso de isolação termo contrátil ou fita de auto fusão na conexão.

Normas: ABNT NBR-5370 / NBR-11788

Descrição

CONDUTOR CA		FERRAMENTA DE APLICAÇÃO
AWG/MCM	COMPACTO (MM²)	ALICATE MECÂNICO (AT-60 4T)		ALICATE HIDRÁULICO (AY-96 / CY-96)			CONJUNTO COMPRESSOR+CABEÇOTE (CY-630 3M) 23T
		MATRIZ (IW)	Nº DE COMPRESSÕES	MATRIZ (IU)	MATRIZ (MH)	Nº DE COMPRESSÕES	MATRIZ (H)	Nº DE COMPRESSÕES
		6	10 – 16	161	2	161	–	1	–	–
4	25	162	5	162	–	2	–	–
2	35	163	5	163	163A	2	–	–
1/0	50	243	4	243	243A	2	–	–
2/0	70	245	4	245	245A	2	–	–
2/0	70	245	4	245	245A	2	–	–
3/0	95	247	4	247	247A	2	–	–
4/0	120	249	4	249	249A	2	–	–
4/0	120	249	4	249	249A	2	–	–
266,8	150	–	–	251	–	3	–	–
266,8	150	–	–	251	–	3	–	–
336,4	185	–	–	316	–	3	–	–
336,4	185	–	–	316	–	3	–	–
336,4	185	–	–	316	–	3	–	–
397,5	240	–	–	316	–	3	–	–
397,5	240	–	–	316	–	3	–	–
397,5	240	–	–	316	–	3	–	–
477	300	–	–	261	–	3	–	–
477	300	–	–	261	–	3	–	–
477	300	–	–	261	–	3	–	–
636	400	–	–	–	–	–	G722H	2
636	400	–	–	–	–	–	G722H	2
636	400	–	–	–	–	–	G722H	2
