CAH - CONECTOR DE ALUMÍNIO À COMPRESSÃO (TIPO "H")

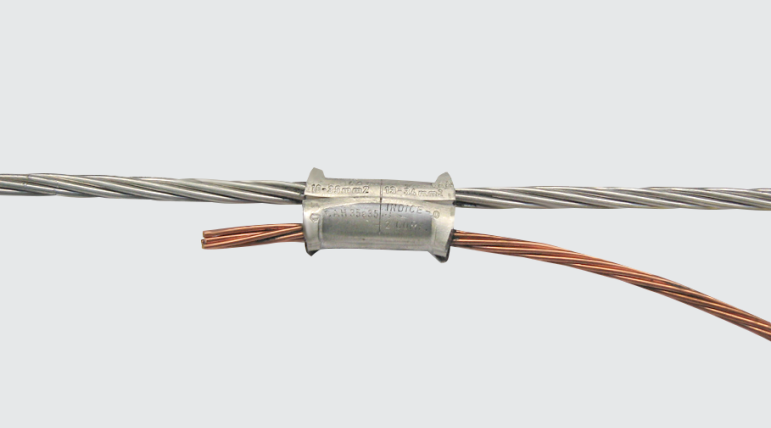

CAH – CONECTOR DE ALUMÍNIO À COMPRESSÃO (TIPO “H”)

Finalidade: Derivação de cabos de alumínio CA, CAA ou cobre. Indicado para conexões alumínio-alumínio e alumínio-cobre.

Características: Conexão por compressão. Alta condutividade elétrica e resistência à corrosão. Conexão mantém os condutores separados para minimizar os efeitos de corrosão galvânica, possibilitando uma conexão bimetálica.

Aplicação: Redes de distribuição de energia elétrica.

Material: Alumínio extrudado, fornecido com composto anti-óxido INTELTROX.

Norma: ABNT NBR-11788

Descrição

CONDUTORES						FERRAMENTA DE APLICAÇÃO
PRINCIPAL			DERIVAÇÃO			AT-60		AY-96 / CY-96
CA/CU	CAA (AWG/MCM)	DIÂMETRO (MM)	CA/CU	CAA (AWG/MCM)	DIÂMETRO (MM)	MATRIZ	COMPRESSÕES	MATRIZ	COMPRESSÕES
FIO 10 – 6 AWG \| 6 – 16MM²	6	2,6 – 5,1	FIO 10 – 6 AWG \| 6 – 16MM²	6	2,6 – 5,1	IW-BG	2	IU-BG	2
4 – 2 AWG \| 25 – 35MM²	2	5,9 – 8,0	16 – 8 AWG \| 1,5 – 10MM²	8	1,46 – 4,08	IW-O	2	IU-O	1
FIO 6 – 1 AWG \| 10 – 35MM²	6 – 2	4 – 8,3	FIO 6 – 4 AWG \| 10 – 35MM²	6 – 4	3,6 – 6,4	IW-C	7	IU-C	2
6 – 1 AWG \| 16 – 35 MM²	6 – 2	4,5 – 8,3	6 – 1 AWG \| 16 – 35 MM²	6 – 2	4,5 – 8,3	IW-O	4	IU-O	2
1/0 – 3/0 AWG \| 50 – 70 MM²	1/0 – 2/0	8,9 – 11,8	6 1 AWG \| 16 – 35 MM²	6 – 2	4,5 – 8,3	IW-O	5	IU-D3	2
3 2/0 AWG \| 25 – 70 MM²	3 – 1/0	5,6 – 10,7	6 – 1 AWG \| 16 – 35 MM²	6 – 2	4,5 – 8,3	IW-O	5	IU-O	2
1/0 – 3/0 AWG \| 50 – 95 MM²	1/0 – 2/0	9,4 – 11,8	1/0 – 3/0 AWG \| 50 – 95 MM²	1/0 – 2/0	9,4 – 11,8	IW-D3	5	IU-D3	2
2/0 – 4/0 AWG \| 70 – 120 MM²	2/0 – 4/0	10,6 – 14,5	16 – 8 AWG \| 1,5 – 10 MM²	–	1,46 – 4,08	IW-D3	4	IU-D3	1
1/0 – 4/0 AWG \| 50 – 120 MM²	1/0 – 4/0	8,9 – 14,3	1/0 – 3/0 AWG \| 50 – 70 MM²	1/0	8,9 – 11,8	IW-D3	7	IU-D3	2
1/0 – 4/0 AWG \| 50 – 120 MM²	1/0 – 4/0	8,9 – 14,3	1/0 – 4/0 \| 50 – 120 MM²	1/0 – 4/0	8,9 – 14,3	IW-D3	6	IU-D3	2
4/0 AWG – 500 MCM \| 120 – 240MM²	4/0 – 397,5	13,2 – 20,6	6 – 3/0 AWG \| 16 – 70 MM²	6 – 2/0	4,5 – 11,8	–	–	IU-N	2
4/0 AWG – 500 MCM \| 120 – 240 MM²	4/0 – 397,5	13,2 – 20,6	1/0 – 4/0 AWG \| 50 – 120 MM²	1/0 – 4/0	8,9 – 14,3	–	–	IU-N	2
4/0 AWG – 500 MCM \| 120 – 240 MM²	4/0 – 397,5	13,2 – 20,6	4/0 – 500 AWG \| 120 – 240 MM²	4/0 – 397,5	13,2 – 20,6	–	–	IU-N	3
